Systec H-Série 2D Autoclaves double-porte

Technologie de pointe
Les autoclaves Systec sont à la pointe de la technologie, qu’il s’agisse des composants mécaniques ou électriques, qui assurent ensemble une nouvelle qualité des procédures de stérilisation en laboratoire.

Disponible en quatre volumes
Disponible en quatre volumes de cuve de 400 mm, 500 mm, 740 mm et 1000 mm de diamètre.

La qualité, à tous les niveaux
La cuve est en acier inoxydable 316L (1.4404), poli, elle est donc facile à nettoyer. Une soupape de sécurité s‘ouvre en cas de surpression. Le châssis de la machine de même que la carrosserie sont en acier inoxydable. L‘isolation est garantie grâce au Hanno-Tect, un matériau performant de haute qualité, qui ne dégage aucune particule. Les autoclaves Systec peuvent dès lors être utilisés sans problèmes dans des conditions de salles blanches.

Système de sonde double de série
La régulation de la température et de la pression est assurée par un détecteur électronique de pression complété par une sonde électronique de température flexible dans la chambre ou bien dans un récipient de référence (liquides).

Triple sécurité

• Une seule porte ouverte à la fois. Si l’une des portes est ouverte, l’autre est automatiquement verrouillée.
• Si l’autoclave est arrêté ou sans courant (en cas de coupure de courant), les deux portes sont verrouillées.
• L’ouverture de la porte côté non stérile doit être systématiquement suivie d’un programme de stérilisation avant que la porte côté stérile puisse être ouverte.

Le système de verrouillage peut être modifié individuellement à la demande du client. Porte et panneau de commande en polyuréthane thermo-isolant, boîtier entièrement en acier inoxydable, cadre en acier inoxydable biseauté pour une finition murale visuellement propre. Il peut être utilisé des deux côtés. La position de la porte opposée – fermée ou ouverte – est toujours affichée.

La solution aux contraintes de sécurité recommandée pour le travail en salle blanche

• Pour les laboratoires de sécurité biologique. Mis en oeuvre en tant que sas de stérilisation et de passage garantissant la sécurité de l’environnement extérieur.
• Pour salles blanches dans le cadre de laboratoires et de locaux de production; il peut être mis en oeuvre en tant que sas de stérilisation et de passage, séparant les espaces stériles des salles blanches des espaces normaux.

Les autoclaves Systec sont équipés à l‘arrière des raccordements suivants :

Conformes aux normes en vigueur
En tant que premiers autoclaves de laboratoire de leur type, les autoclaves Systec H-Série 2D sont adaptés pour des températures plus élevées à des pressions plus élevées. Le récipient sous pression est conçu pour une pression absolue de 5 bars/170° C en standard adapté à la plage de pression et de température plus élevée. Cette option peut également être mise à niveau ultérieurement.

Production de vapeur au moyen d‘un générateur HX
Un générateur de vapeur est intégré à l‘appareil.

D‘où des avantages significatifs:

• Pas de corps de chauffe, plus de réservoir d‘eau sale dans la cuve.
• En combinaison avec la fonction préchauffage en stand-by, 10 minutes suffisent à chauffer la cuve vide à 121 °C.
• Meilleure évacuation de l‘air hors de la cuve par refoulement de l’air vers le bas, en utilisant sa gravitation naturelle.
• Refroidissement plus rapide de la cuve car ni l‘eau dans la cuve ni le générateur séparé ne doivent être refroidis.
• Après refroidissement de la cuve, le générateur peut immédiatement produire de la vapeur pour le cycle de stérilisation suivant

Condenser au lieu d‘expulser de la vapeur HX

La vapeur est condensée. Le refroidissement automatique est piloté par une sonde PT-100. Ceci prévient des odeurs nauséabondes et d’éventuelles dégradatations de canalisations en plastique.

Commande par écran tactile
La commande s’opère rapidement et simplement par un écran tactile de 5,7 pouces offrant une lisibilité remarquable. Cette innovation fournit par ailleurs d’avantage de possibilités et plus de flexibilité dans le maniement des autoclaves. Ainsi toutes les données relatives au processus peuvent être affichées numériquement et graphiquement. 7 programmes sont prédéfinis et l’utilisateur peut en programmer jusqu’à 100.

Pour l’adaptation de nouveaux programmes, l’utilisateur est guidé par dialogue tout au long du processus de programmation. Chaque nouveau programme a un identifiant fixe et non modifiable et peut également se voir attribuer par l’utilisateur une designation individuelle. Tous les paramètres du processus peuvent être personnalisés.

Programmes prédéfinis
1 Solides
2 Déchets „en sachets de destruction“
3 Liquide résiduel, avec évacuation contrôlée des vapeurs pour refroidissement
4 Liquides, avec dégagement de vapeur contrôlé pour le refroidissement
5 Nettoyage
6 Test de vide**
7 Test Bowie-Dick**

Extensibles jusqu’à 100 programmes de stérilisation.
* Seulement en combinaison avec le dispositif de vide.

Nouveau dispositif de sécurité pour la fermeture de la porte
L‘étanchéité est assurée par un joint spécial en silicone résistant à la chaleur et qui est d‘autant plus étanche que la pression augmente dans l‘autoclave. Sans air comprimé ou autres accessoires !

Le verrouillage de la porte dépend de la température de la cuve, conformément aux normes DIN EN (IEC) 61010-2-040. De plus, le couvercle reste verrouillé tant qu‘il y a surpression à l‘intérieur. Le couvercle ainsi que la cuve, comme d‘ailleurs tout l‘appareil, sont en acier inoxydable. Le panneau supérieur sur lequel se trouve les commandes, l‘affichage et une partie des circuits de commande est en matière synthétique isolante et résistante à la chaleur. Il n‘y a dès lors aucun risque d‘entrer en contact avec des parties chaudes!

Ouverture automatique de la porte
L‘ouverture de la porte s‘opère automatiquement – soit par pression sur une touche soit par le programme lui-même, à la fin du processus. Simple, mais très utile dans en pratique ! Sans actions supplémentaires, sans interruption de travail : la vapeur s’échappe et la chaleur résiduelle sert à sécher les produits stérilisés qui restent encore un moment dans l’autoclave. L’ouverture automatique du couvercle est limitée à un angle d’environ 15°, ce qui évite tout danger de contamination extérieure des produits. Ceci facilite le travail en particulier quand les produits doivent refroidir et sécher avant d’être extraits. Le couvercle peut ensuite être ouvert entièrement à la main.

Les autoclaves Systec répondent aux normes et directives suivantes :

Cuve:

• Directive 2014/68/UE relative aux équipements sous pression
• ASME Boiler & Pressure Vessel Code, Section VIII, Division 1
• China Stamp

Autres directives:

• Directive basse tension 2014 / 35 / UE
• Directive compatibilité électromagnétique 2014 / 30 / UE

Tous nos appareils sont homologués CE.
Sur demande, nous mettons volontiers à votre disposition une liste récapitulative complète des normes et directives.

Le procédé approprié à chaque opération
Comme décrit précédemment, il existe différentes options qui, suivant le cas, peuvent être nécessaires afin d’obtenir des résultats corrects et certifiés ou encore des refroidissements plus rapides. Les options en question dépendent essentiellement de la nature des matières à stériliser. Il convient dès lors de réfléchir soigneusement aux différents critères pour que l’autoclave remplisse les exigences prévues. Seule une configuration adéquate des appareils permettra de réaliser une stérilisation qui pourra être validée et dont l’efficacité biologique pourra être prouvée. Le tableau ci-dessous vous aidera à trouver la bonne configuration des appareils.

Nous vous recommendons toutefois de contacter notre personnel qualifié pour un entretien individuel supplémentaire.

+ procédureremmondée ? éventuellement acceptable – impossible

Chauffe
En réalité, la durée de stérilisation de 15 à 121 °C, par exemple, n‘est qu‘une fraction de l‘ensemble du processus d‘autoclavage d‘un chargement. Dans le cas particulier de la stérilisation de liquides, la durée de chauffe et de refroidissement est significativement plus longue.

Le procédé traditionnel
Si, dans les systèmes usuels, la température de stérilisation prevue est atteinte dans l‘autoclave, celle des liquides à stériliser ne dépasse pas 60-90 °C. Généralement le temps nécessaire à établir l‘équilibre entre les deux températures est bien plus long.

De série: une durée de montée en température réduite jusqu‘à 50 %
Grâce au système de régulation combinant pression et température, la pression de la cuve augmente pendant la phase de chauffe. Il en résulte une harmonisation plus rapide des températures des liquides pendant une durée de chauffage plus courte.

Refroidissement
De même, le refroidissement de liquides est très lent : la chaleur inférieure à 100 °C ne peut être évacuée que par simple convection au travers de l‘isolation de la chambre, sans procédé de refroidissement accéléré (cf. illustration refroidissement conventionnel).

De nouvelles techniques de systèmes et procédés permettent un raccourcissement significatif de la durée du procédé. Cela permet un gain de temps de plusieurs heures ! Il s‘y ajoute le fait que les matériaux ne sont pas chauffés longtemps et inutilement à des températures élevées (cf. illustration refroidissement rapide).

En terme de processus de stérilisation précis, de manipulation sûre et de productivité accrue, les autoclaves Systec proposent une multitude de fonctions pour la stérilisation des liquides. De nombreuses fonctions sont déjà intégrées de série ou peuvent être ajoutées ultérieurement – selon le modèle et la gamm.

À côté du refroidissement classique (avec échappement de vapeur contrôlé jusqu’à 100 °C) et du refroidissement naturel extrêmement lent jusqu’à au moins 80 °C, les autoclaves peuvent être équipés, en option, de dispositifs de refroidissement accéléré :

• Refroidissement avec ventilation au moyen d‘air ambient
• Refroidissement de la cuve par apport d‘eau de refroidissement
• Refroidissement de la cuve par apport d‘eau de refroidissement et de contrepression
• Circulation forcée de l‘air par un ventilateur à l’intérieur de la cuve accélérant le refroidissement
• Ultracooler
• Refroidissement par ruissellement d‘eau stérile, en circuit fermé avec contrepression

Refroidissement par apport d’eau avec contrepression HX

Durant toute la phase de stérilisation, une sonde de temperature PT-100 mesure la température de l’eau contenue dans un recipient de référence. On garantit ainsi que la durée du processus de stérilisation ne commence que lorsque le liquide a effectivement atteint la température nécessaire.

La température de refroidissement est également surveillée en permanence. Selon les exigences de la norme et pour éviter le danger d’ébullition, la porte ne pourra être ouverte que quand la température du liquide sera descendue à au moins 80 °C. L’utilisation d’une contrepression exercée par air comprimé filtré stérile pendant la phase de refroidissement permet d’éviter de façon sûre l’ébullition des milieux de culture.

Avantages

• Aucune perte de liquide due à l’ébullition des matériaux
• Productivité accrue grâce à des durées de cycle réduites et à l’utilisation optimale du volume de remplissage dans chaque bouteille
• Évite le danger d’ébullition et de débordement
• Évite le risque d’éclatement des bouteilles pendant ou après la sterilization
• Évite la recontamination grâce à l’utilisation de bouteilles fermées hermétiquement pendant la sterilization
• Réduction du temps de refroidissement pouvant atteindre 60 %

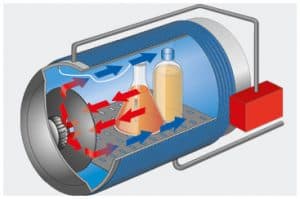

Ventilateur radial HX
Par la circulation d’air qu’il génère et en liaison avec le système optionnel de refroidissement par apport d’eau avec contrepression, le ventilateur radial assure un échange thermique plus rapide des matériaux stérilisés en transportant la chaleur vers les parois refroidies de la cuve.

• Le ventilateur radial est placé au niveau du couvercle de la chambre de stérilisation afin de ne pas réduire le volume utile de l’autoclave!
• Puissance 250 m3/h
• Réduction du temps de refroidissement pouvant atteindre 70 %

Ultracooler HX
En combinaison avec le système de refroidissement par apport d’eau avec contrepression et le ventilateur radial, nous sommes parvenus, en intégrant l’échangeur thermique supplémentaire Ultracooler, à réduire de façon significative la durée de refroidissement et ainsi la durée de l’ensemble du procédé.

• Le dispositif Ultracooler est également placé au niveau du couvercle de la chambre de stérilisation, autour du ventilateur radial, afin de ne pas réduire le volume utile de l’autoclave.
• Réduction du temps de refroidissement pouvant atteindre 90 %
• Selon le chargement, la durée de refroidissement se situe entre 15 et 60 minutes

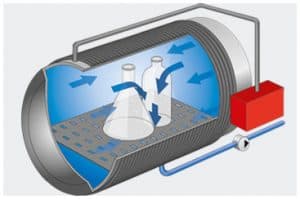

Vacuum system HX
Les corps solides typiques sont par ex. les pointes de pipettes (dans des boîtes), les récipients en verre vides et les déchets en sachets de destruction ainsi que les matériaux poreux tels que les filtres ou textiles.

Le dispositif de vide sert à évacuer efficacement l‘air hors de corps creux, de tuyaux, de matériels poreux, de textiles et de sachets de destruction de façon à permettre à la vapeur d‘y pénétrer efficacement. Il est réalisé au moyen d’un pré-vide fractionné couplé à un générateur de vapeur de série. C’est le seul moyen d’obtenir une stérilisation certifiable des substances poreuses, des corps creux, des textiles ou des déchets en sacs de destruction.

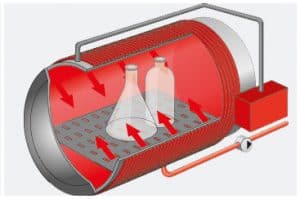

Séchage des corps solides – Superdry HX
Cette option permet d’accroître l’efficacité du séchage des corps solides et des matériels tels que les filtres et textiles par chauffage extérieur de la chambre de stérilisation grâce au générateur de vapeur inclu. Un séchage en profondeur au moyen du dispositif de vide fourni en option en combinaison avec Superdry rend toute étape ultérieure de séchage inutile!

Vacuum system HX
Cette option permet d’accroître l’efficacité du séchage des corps solides et des matériels tels que les filtres et textiles par chauffage extérieur de la chambre de stérilisation grâce au générateur de vapeur inclu. Un séchage en profondeur au moyen du dispositif de vide fourni en option en combinaison avec Superdry rend toute étape ultérieure de séchage inutile!

Filtration de l’évacuation de l’air avec désactivation des condensats
Pour la stérilisation des matières biologiques dangereuses, les autoclaves Systec peuvent être équipés en option d’un système de filtration de l’évacuation de l’air. Cartouches filtrantes stériles autoclavables à membranes PTFE. La taille des pores est de 0.2 μm. Le filtre est monté dans un emplacement résistant à la pression et est facilement remplaçable. Il est stérilisé automatiquement « in-line » à chaque processus de stérilisation, contrôlé par une sonde PT-100.

Pendant la phase d’échauffement et de stérilisation, la condensation est retenue dans la cuve sous pression ce qui permet de la stériliser en même temps. Grâce à la filtration de l’évacuation de l’air et à la stérilisation de la condensation, aucun germe ne peut s’échapper avant la fin du cycle de stérilisation. Ceci garantit que tous les gaz ou liquides succeptibles de représenter un danger écologique lors de leur évacuation hors de l’autoclave sont soit filtrés, soit stérilisés « in-line ».
